生态低碳型雨水花园,在居住区的应用

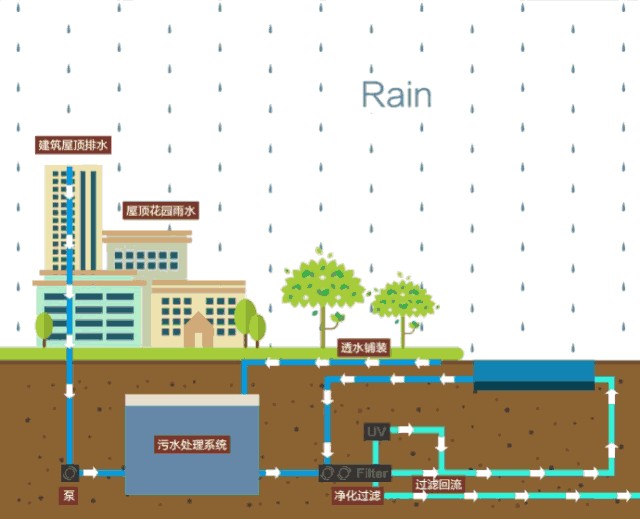

建造雨水花园是实现海绵绵城市的一个重要技术和设计手段,在城市生态建设中,雨水花园主要针对城市水资源利用问题的雨洪控制措施。雨水花园是指人工挖掘的浅凹型绿地,收集并处理雨水,结合场地上的污水处理设备将处理达标的水用于整个空间的植物浇灌,提高水资源利用率。



 随着城市的扩张,绿地河流被不断地侵占,致使丰水期所带来的城市问题更加的突出,“逢雨必涝”已经成为我国城市的重大灾害之一。根据应急管理部公布的2020年全国十大自然灾害,暴雨洪涝占据前四。

 建造雨水花园是实现海绵绵城市的一个重要技术和设计手段,在城市生态建设中,雨水花园主要针对城市水资源利用问题的雨洪控制措施。雨水花园是指人工挖掘的浅凹型绿地,收集并处理雨水,结合场地上的污水处理设备将处理达标的水用于整个空间的植物浇灌,提高水资源利用率。雨水花园主要解决的是基础 问题,以打造艺术与技术的统一。

1、雨水花园的应用探索

雨水花园在居住区中的功能,主要用于收集来自屋顶或地面的雨水,通过过滤后作为景观用水,厕所用水,在很大程度上提高了用水效率,节约了城市用水量。


在道路及绿化景观设计中,融合海绵城市的设计要求,力求兼容生态和精致,在植物的选择上结合片植(鸢尾,细叶芒) 地被(肾蕨,沿阶草)和点状种植(旱伞草,竹芋,龟背竹),营造错落有致,点线面结合的软景效果。

attachments-2023-05-2EV1c3U164619bdb41c0d.jpgattachments-2023-05-GNSkXLhK64619bf0b4c36.jpg

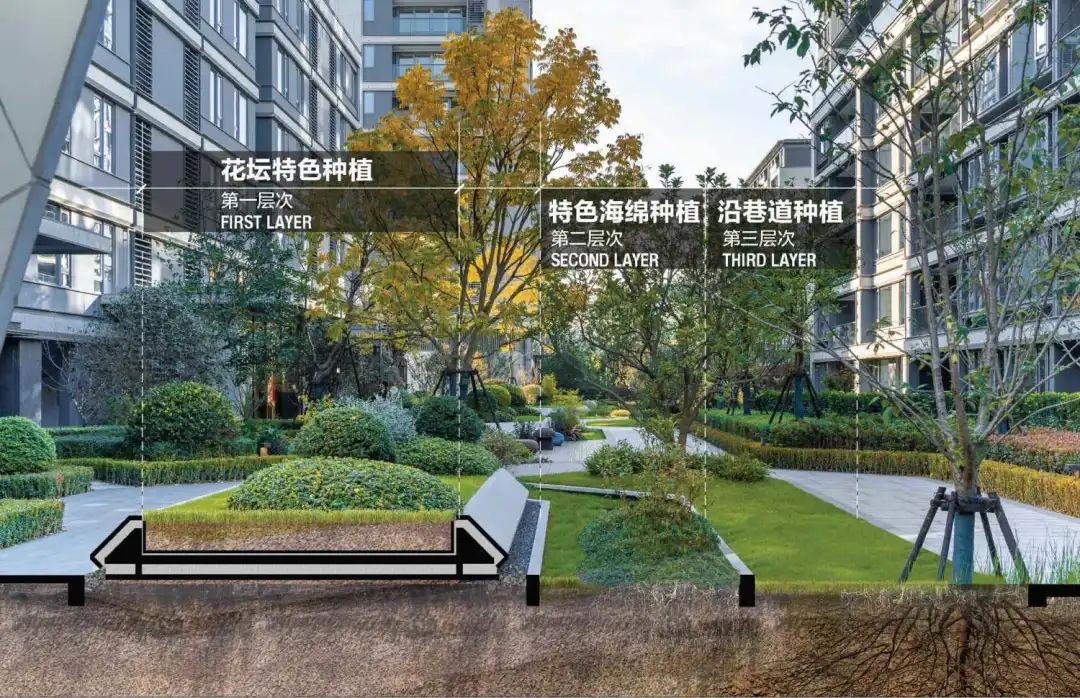

在自然有趣有人情味的愿景下将植物空间结构分为三个层级的雨水花园,将植物以更巧妙、更生态的方式融入社区景观之中,充分利用居住区内各宅间绿地形成生态空间。


利用草本植物、水生植物、多年生花境植物进行植物组团搭配,结合砾石带形成雨水花园空间,既增强了宅间花园的景观效果,又便于建筑的排水及周边绿地的雨水收集。

attachments-2023-05-ilw8tWMH64619c27bf624.jpgattachments-2023-05-TnYJeQk064619c379f0fc.jpg

2、雨水花园的应用实践

低成本高效能的生态污水处理系统 / GVL

attachments-2023-05-lapGa99X64619ca5500f0.jpgattachments-2023-05-dDNYCkHa64619cd9755a9.jpgattachments-2023-05-ZDaMbnkA64619ce639d5b.jpgattachments-2023-05-t04Yw9p564619cf8c10fd.jpg

▲利用建筑废弃材料制成的透水铺装补充吸纳两侧绿地产生的雨水径流

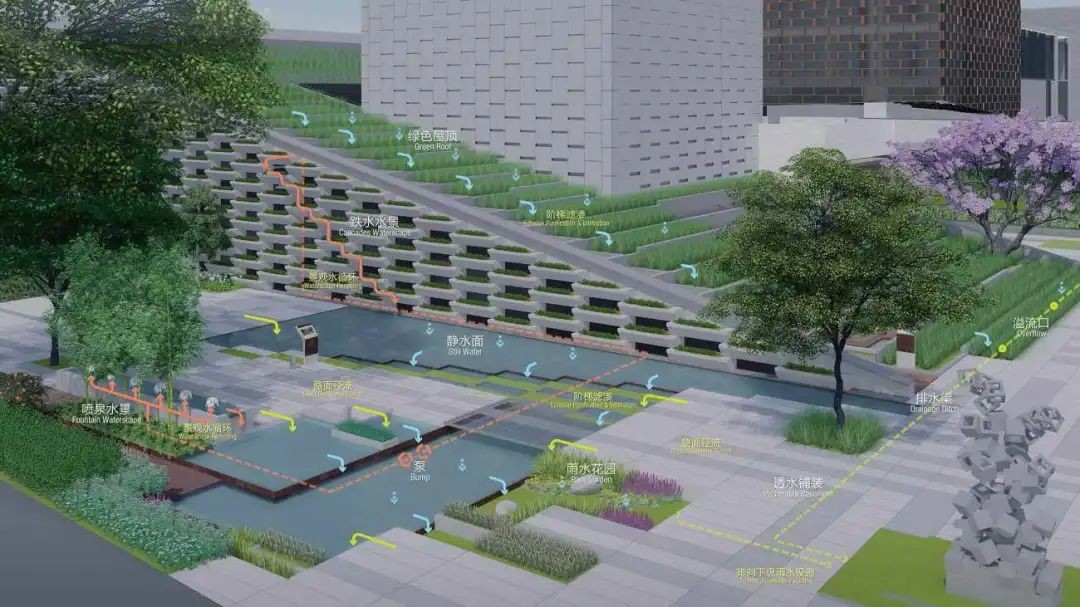

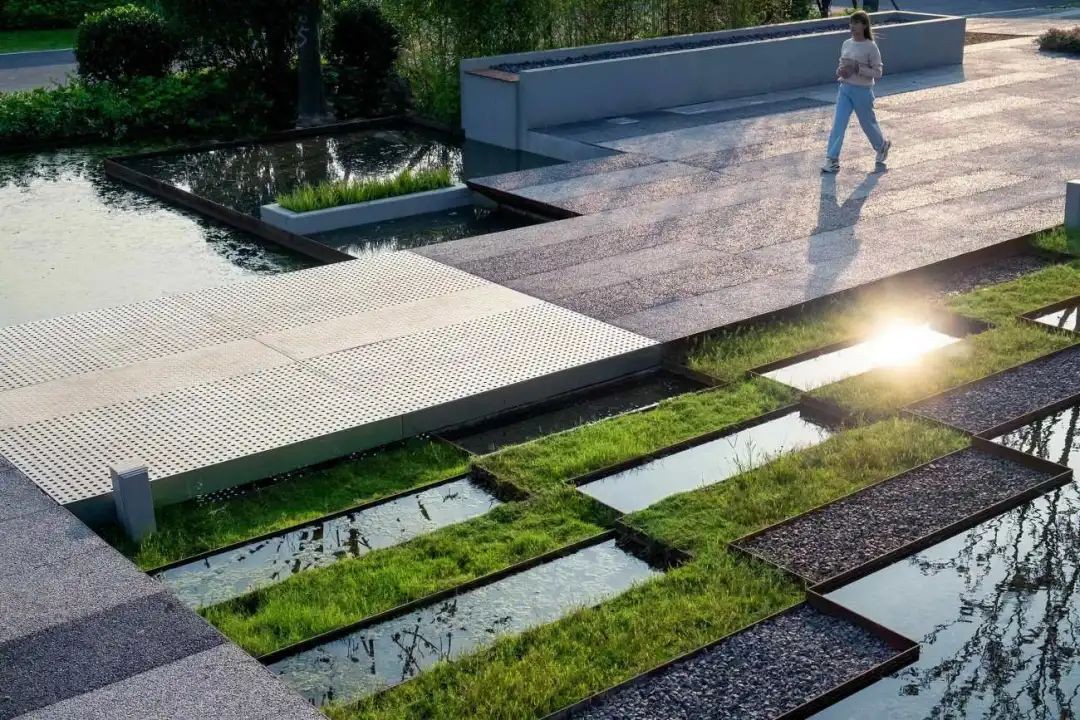

万科双流绿色建筑产业园 /UP+S

作为兼具创展、研发、办公、生产等多功能于一体的产业园区,展示区景观以雨水花园为理念,为员工生活提供丰富、趣味的亲自然空间。

attachments-2023-05-XKqhvhCf64619d52a5bf6.jpgattachments-2023-05-2NFmK7x264619d652ae22.jpgattachments-2023-05-ce0meuPK64619d7619421.jpg

园区中心有较大的绿地空间,通过地形梳理形成山丘微林,屏蔽生产厂房带来的噪音与污染,平衡土方,中心形成湖体,承纳来自园区建筑与场地的雨水。


attachments-2023-05-nl54LEPo64619db6541ed.jpgattachments-2023-05-BOre9J5p64619dc4049e3.jpg

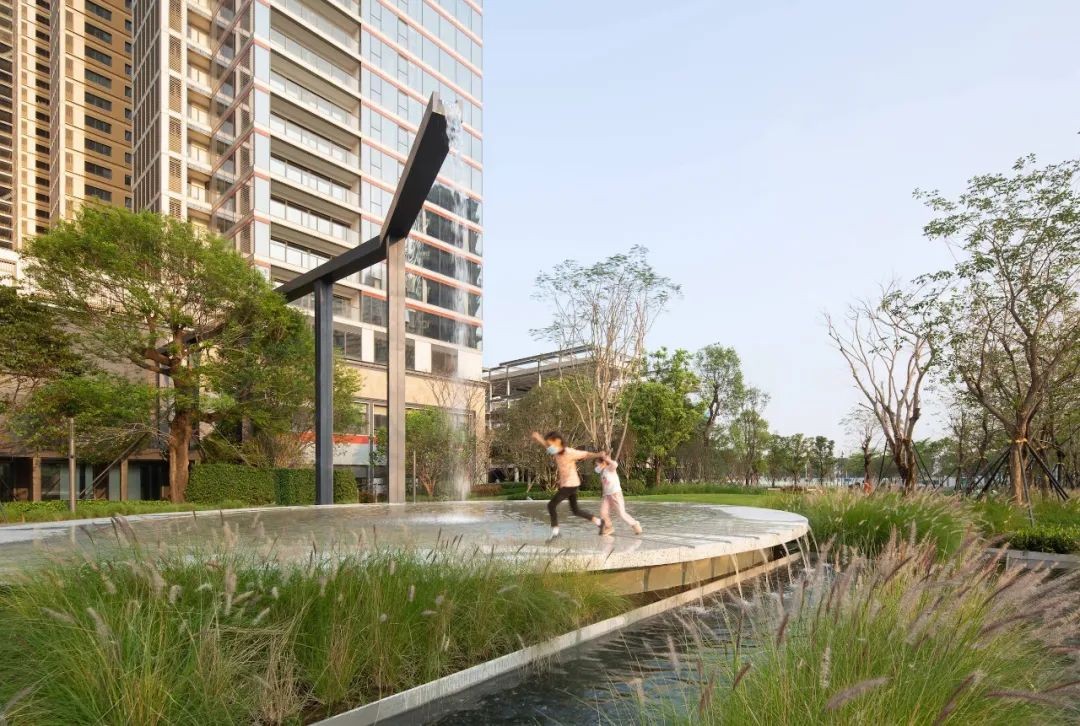

深圳深湾街心公园 / AUBE

以健康为主题激活邻里社交,以雨水生态循环装置激发儿童对大自然的兴趣。公园是周边城市居民的生活外延,社区慢跑者的集结地;是自然语言在高密度都市核心区的表达。

▼海绵城市雨水循环系统

attachments-2023-05-XHvEgq8X64619df43f888.jpg▼水渠桥水景鸟瞰

attachments-2023-05-DE5TR0iR64619e16d6192.jpg▼水渠桥水景


水渠桥跌瀑溅起的水花,是孩子们的最爱,他们尝试各种方式与它进行互动。水磨石圆形水景由工人师傅精心打磨,不留下一个锐角,避免儿童在玩水过程受到磕碰。


用来沉淀过滤水质的砾石水杉林湿地里,甚至出现了蝌蚪,也能听见蛙鸣声。天光云影,虫鸣蛙叫,这里一切的活力与生机,都将成为孩子们可贵的童年记忆。

▼砾石水杉湿地

attachments-2023-05-U6iTNx4I64619e7d72ba5.jpgattachments-2023-05-pfqLBfUz64619e98348de.jpg

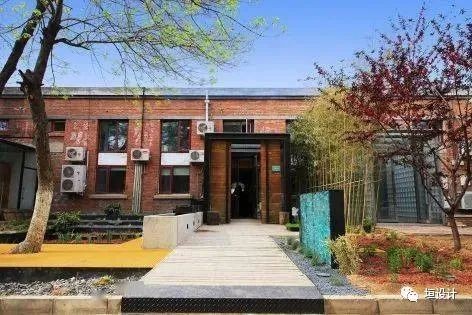

北京768创意园/UP+S

项目基地位于768创意园区,园区前身为大华电子仪器厂,是我国建国初期156项重点项目之一,始建于上世纪50年代,由原苏联设计师设计,是现存为数不多的老工业遗址之一。2009年改造为以知识创新、科研研发、设计创意为主的文创企业聚集地。


▲改造前

▲改造平面图

▲雨水分析

▲雨水系统图

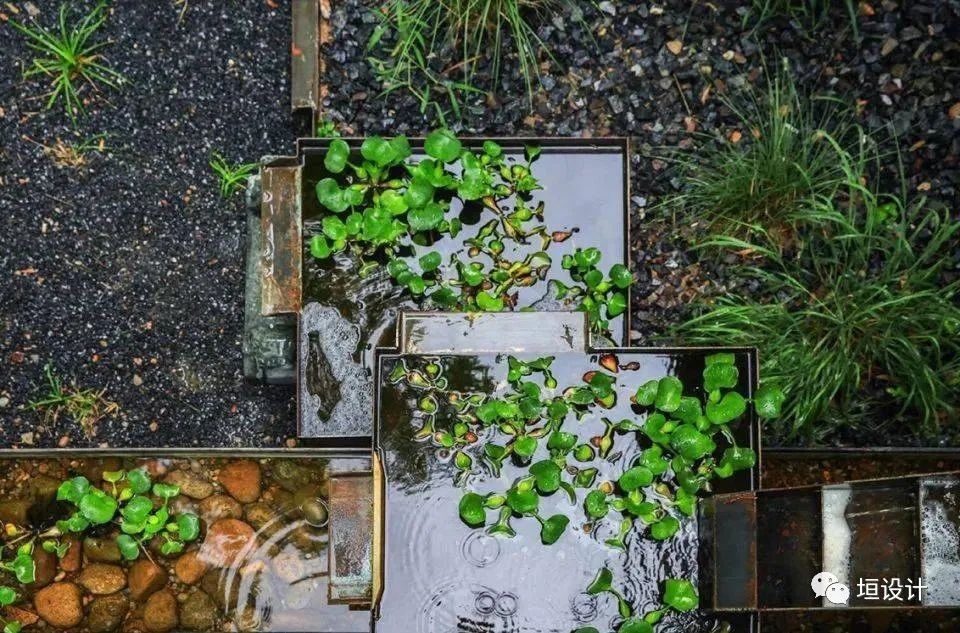

屋顶雨水经落水管进入弃流池初步沉淀后,一部分进入循环水景,另一部分通过层层台地滞留、净化、下渗,径流部分获得最长线的行走距离,汇入中心下沉花园。同时道路雨水从开口道牙经过台地净化,干净的雨水也汇入下沉花园。当雨水量超过设计容量时,过多的雨水通过溢流装置进入地下贮水池,雨后泵送回第二层台地循环净化,或用于植物浇灌、洗车等,场地内部雨水自行消解。建设的过程中,下沉花园与上层台地实现土方平衡,减少外运成本。为探索出适宜雨水花园的材料与植物,尝试使用多种新的品类,在满足功能需求的前提下追求雨水花园营建的艺术化,尊重和感受雨水之美。

attachments-2023-05-eRAyVLRv64619f4fdac36.jpgattachments-2023-05-rQqAJSd864619f5fb6d6f.jpgattachments-2023-05-JWH53lg964619f77f2575.jpg

植物选择:荷兰菊、狼尾草、紫叶狼尾草、柳枝稷、蒲苇、芦竹 、崂峪苔草 、黄菖蒲 、鸢尾、山桃草 、观赏葱 、千叶蓍 、毛茛、委陵菜、大叶铁线莲、千屈菜 、少女石竹、扶芳藤 、细叶芒、斑叶芒、拂子茅、箬竹、假龙头 、德国景天 、玉簪。

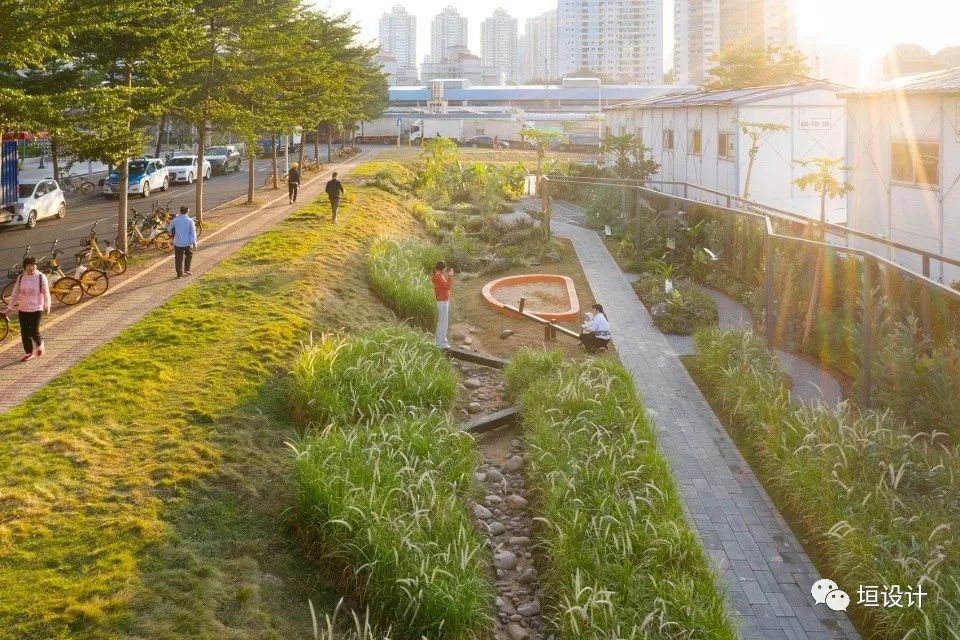

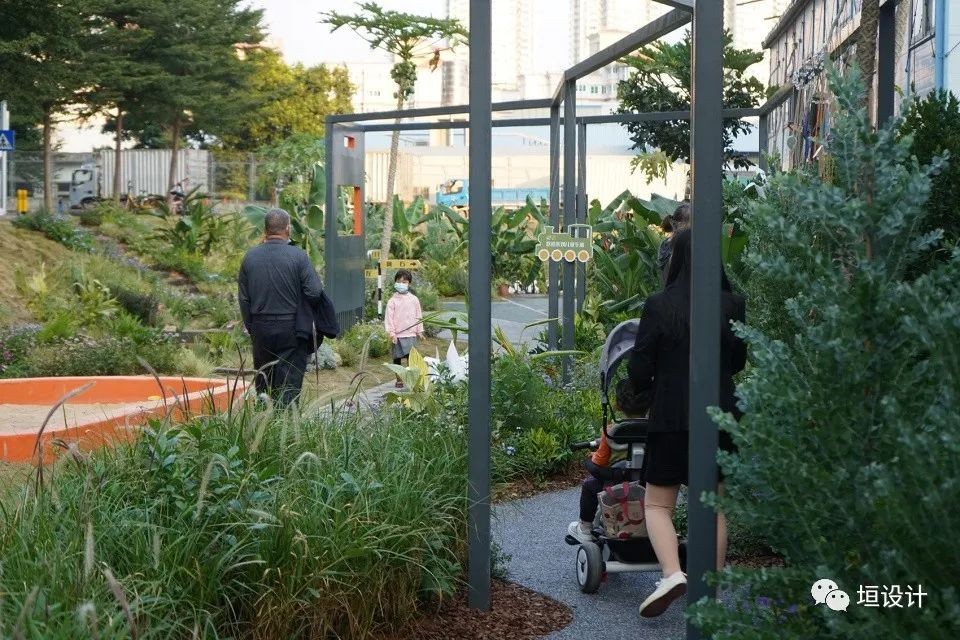

笋岗火车花园/UPDIS

又名河西一路社区公园,地处罗湖区笋岗片区,位于宝岗路与河西一路交叉口,紧邻广深铁路笋岗站,占地约1500㎡。依托深圳“共建花园”项目,以“参与式设计和参与式建造”的方式,以最亲人的姿态,为老百姓在家门口提供了一个可全龄共享花景并亲身参与实践的亲自然空间,已经成为整个社区新的活力中心。

attachments-2023-05-g6zVY9ty64619fc169db5.jpgattachments-2023-05-q3f7gdR764619fd1952a4.jpgattachments-2023-05-NqW43qOo64619fe26e634.jpgattachments-2023-05-schSmlFw64619ff2dde23.jpgattachments-2023-05-s6hQnfzW64619fff9d7d8.jpgattachments-2023-05-HflY3NU86461a025ba6a3.jpgattachments-2023-05-qQfyVR0J6461a033b0c7e.jpgattachments-2023-05-pDi6axFJ6461a03e3d02d.jpgattachments-2023-05-HO6GKSAZ6461a059b060c.gif
